什么是dPMR
dPMR 是數字無線電協議,通過使用低成本、低復雜性技術專門針對高度功能性的解決方案。dPMR 是一種窄帶(6.25kHz)FDMA 技術,100%數字化,提供多種形式的語音和/或數據應用。
在TS102 490 和 TS102 658 ETSI標準中規定的 FDMA 協議,對于在6.25kHz通道里的使用符合歐洲協調標準EN301 166-2。
dPMR 存在于一個功能級別范圍內:
dPMR446
這是形式最簡單的dPMR ,僅有點對點的操作,沒有基站或中繼器。由于本設備是在免許可證的狀態下操作,它必須遵循類似于對模擬等效PMR446的限制。
這些限制是:射頻功率限制在0.5瓦并僅允許手持設備。頻率分配僅高于PMR446所用的頻率并運行在 446,100 到 446,200 MHz。 自然,由于 6.25 kHz 的頻率復用,dPMR446 提供PMR446的雙倍的數量或通道。
dPMR446 設備具有語音和數據兩種操作模式,使用一個簡化的尋址系統,可看作類似于用在PMR446 里的CTCSS ,或類似于由功能齊全的TS102 658 型 dPMR 電臺所使用的擴展尋址系統。
除了提供語音和數據,dPMR446 協議也支持語音+ 數據的結合,所以,有可能將數據嵌入語音呼叫或自動將其附加在一個呼叫的末尾。這意味著dPMR446 可提供所有常見的語音服務,加上文本報文發送(短信)、狀態信息文本、嵌入式數據,如GPS定位等。
dPMR 模式 1
這是dPMR 的點對點模式(沒有中繼器或基礎設施),但是沒有免許可證的同類產品的限制。它可運行所有典型的授權 PMR 頻帶并且沒有dPMR446的射頻功率限制。
除了提供語音和數據,dPMR446 模式1也支持語音+ 數據的結合,所以,有可能將數據嵌入語音呼叫或自動將其附加在一個呼叫的末尾。
dPMR 模式 1 可被視為 dPMR446的高級版本。當然,通過對一個具有與dPMR446 電臺相同頻率和顏色代碼和地址模式的dPMR 模式 1 電臺進行編程,有可能使這兩個電臺進行通訊。
正如對于dPMR446一樣,dPMR 模式1 協議也支持語音+ 數據的結合,所以,有可能將數據嵌入語音呼叫或自動將其附加在一個呼叫的末尾。這意味著dPMR446 可提供所有常見的語音服務,加上文本報文發送(短信)、狀態信息文本、嵌入式數據,如GPS定位等。
免許可證限制的去除意味著dPMR 模式 1 也可提供像優先和緊急呼叫、以及插入呼叫這樣的功能。
dPMR 模式 2
在dPMR 模式 2功能級別里,添加了中繼器和基礎設施 。這帶來了額外的功能,例如,可以是基于IP或僅僅是模擬的網絡接口。覆蓋區域大為增加,當使用了多個中繼器時,更是如此。這些多個中繼器可由動態信道選擇進行管理,或者它們可以是使用來自dPMR 模式 2 協議的特定功能的共信道廣域。
再次,dPMR 模式 2 可提供模式 1 協議的所有基本功能,還具有能超出網絡的無線部分進行接口的額外好處。IP 連接性將允許集團用戶將其它辦公室、地區甚或國家的基于個人電腦的終端都包括進來。同一接口可從一個固定的連接對一個基站或中繼器進行遠程控制。
dPMR 模式 3
無線電網絡的管理開始于對希望進行連接的電臺進行身份驗證。當雙方都已應答了呼叫請求時,由基礎設施進行呼叫設置,確保了電臺資源的最佳使用。呼叫可轉移到其它電臺、座機號碼,或者甚至是 IP 地址。管理這些信標通道的基礎設施可能能夠?qū)α硪粺o線電臺進行呼叫,無論那個電臺是使用同一基站還是網絡內的另一基站。
由于通訊頻道的分配是動態進行的,該系統能通過動態修改所允許的呼叫時間進一步優化流量。可以臨時地或永久地封鎖未能通過驗證的電臺。該系統將允許授權電臺進行優先或緊急呼叫,比進行非緊急呼叫的用戶優先使用頻道。凡是呼叫請求超出了容量,系統可對這些呼叫進行排隊直到資源可用。
除了少量的例外、以及由信標通道基礎設施實施的幾個額外的功能,在模式1和2中所具有的所有服務和功能都可以實現。
dPMR 模式 3 是最終步驟,在此步驟里該協議的所有可能的功能性都具備。模式 3 可提供 完全由每個廣播站的特定信標通道管理的多通道、多點廣播網絡。這確保了頻譜的最佳使用和無線電通信的最佳密度。
語音編解碼器
dPMR 與其它全數字無線電系統相同之處在于不傳輸模擬語音信號。
所傳輸?shù)恼Z音信號必須轉換為數字并且該過程由聲碼器完成。 為了確保 dPMR的所有類型和模式將實現互通,顯然必須使用相同的編碼方式。
鑒于此,dPMR dPMR協會對合適的編碼器技術進行評估并選擇所有的 dPMR 電臺都可使用的標準編碼方式。
用戶現在可以確定的是,所有經dPMR 批準的無線電設備都可對所有類型的語音信號進行操作。
對于某些特殊應用,通過dPMR協議執行包含多個編碼方式的設備當然也是可行的。并且該設備所提供的標準編碼方式,那么他也必須符合dPMR協議標準。
技術

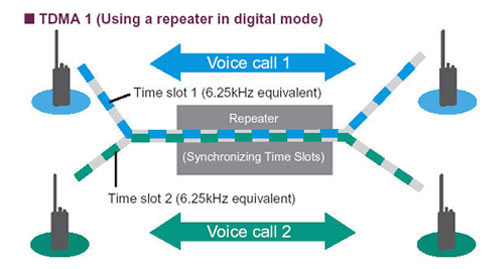

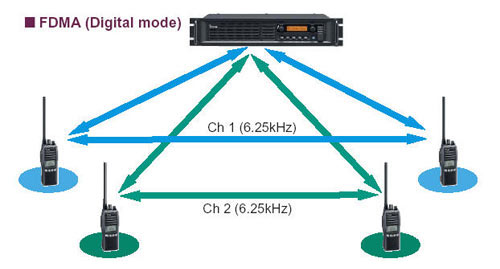

從不過于技術化的角度講,F(xiàn)DMA (頻分多址) 與 TDMA (時分多址) 之間的基本區別在于一個通道的定義以及是如何使用(接入)該通道的。在 FDMA里,使用在一個特定頻率(如:150.000MHz)的一個 特定的帶寬(如:6.25kHz)) 來定義一個通道?;旧?,以這種方式分配通道已經幾十年了。TDMA,對于帶寬和頻率適用相同的原則,但是信號被分成時段,時段使通道在相同的帶寬里,如,在一個12.5kHz通道里的兩個6.25kHz '等同'通道里,具有'額外的' 容量。圖形說明見下圖。
到現在為止,TDMA 曾經在更寬的通道間隔的通道上,如,25kHz上,更為頻譜高效,舉例來說,兩三個用戶可以像一個FDMA 通道的用戶一樣接入相同的帶寬。然而,在新開發的窄帶6.25kHz FDMA技術如dPMR的情況下,這與2-時段12.5kHz TDMA 技術二者都在頻譜效率方面達到同樣的結果。
頻譜效率

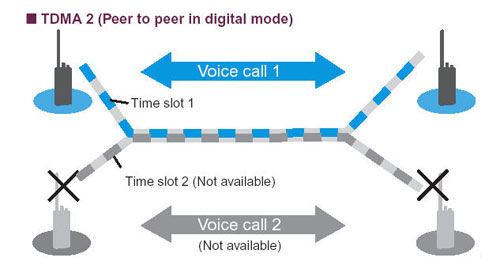

TDMA 和 FDMA技術通過不同的方法都達到相同的6.25kHz窄帶容量。不同在于:FDMA 系統是'真的' 6.25kHz通道,而TDMA 系統是通過在12.5kHz 帶寬里的時段提供'等同于'6.25kHz 通道。12.5kHz被認為是當前窄帶標準的信道間隔,從這個角度看,這兩個系統都達到了所謂的"加倍容量"。不同之處在于,無論是在有或是沒有基礎設施的情況下使用,F(xiàn)DMA 系統總是加倍的容量。而對于 TDMA,加倍的容量僅在中繼器對時段進行同步、并且兩個用戶在相同的地理區域里同時接入相同的中繼器時才能達到。
頻譜使用圖

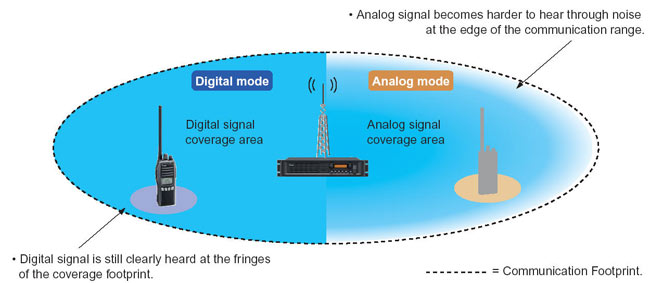

從理論上講,在相同條件下,當以相同的輸出功率進行傳輸時,F(xiàn)DMA 系統的通道寬度越窄,與12.5kHz TDMA (或 FDMA)系統相比,信號能及的覆蓋范圍將會越大。這是因為任何接收機的噪音本底與過濾器帶寬是成正比的,因而帶寬越小能接收的信號越小。在現實世界使用中,各種因素,例如地形、基站的天線高度以及周圍建筑物等都影響覆蓋范圍,所以,如果沒有特定的比較試驗,一個系統不能聲稱比另外一個系統更好??梢月暦Q的是,當與一個模擬調頻信號相比較時,數字信號在通訊范圍的邊緣輕松地優于模擬信號,因而在一個更大的總面積內提供了更可靠的音頻,即使覆蓋面與模擬調頻信號相同
查看覆蓋圖
一個競爭的TDMA 系統的制造商聲稱在數字模式里電池壽命提高了40%,因為無線電僅在一半的時間(即一個時段)里進行傳輸。而只有市場反饋才將證明這是真是假,到今天為止,我們?nèi)晕茨茉诠_的文獻里找到在實際傳輸功耗方面的任何數字來對這一聲稱做出任何準確的判斷。因此,用戶不能計算在數字模式里是否電池壽命真的有任何提高。正如在”覆蓋范圍”里所解釋的,在FDMA 系統里,噪音分量的降低以及信道帶寬的更窄提高了接收機的靈敏度。因此,有可能以降低了的功率進行傳輸,從而節省電池壽命,從而能延長電臺的使用時間。
