在MOTOTRBO數字系統中,對于同頻直通、單中繼基站、IP聯網同播系統等組網方式均可引入有線電話與數字對講機的雙向?qū)χv通話功能,只需要增加R1000有線/無線電話接駁器即可實現;具體組網方式如下圖所示

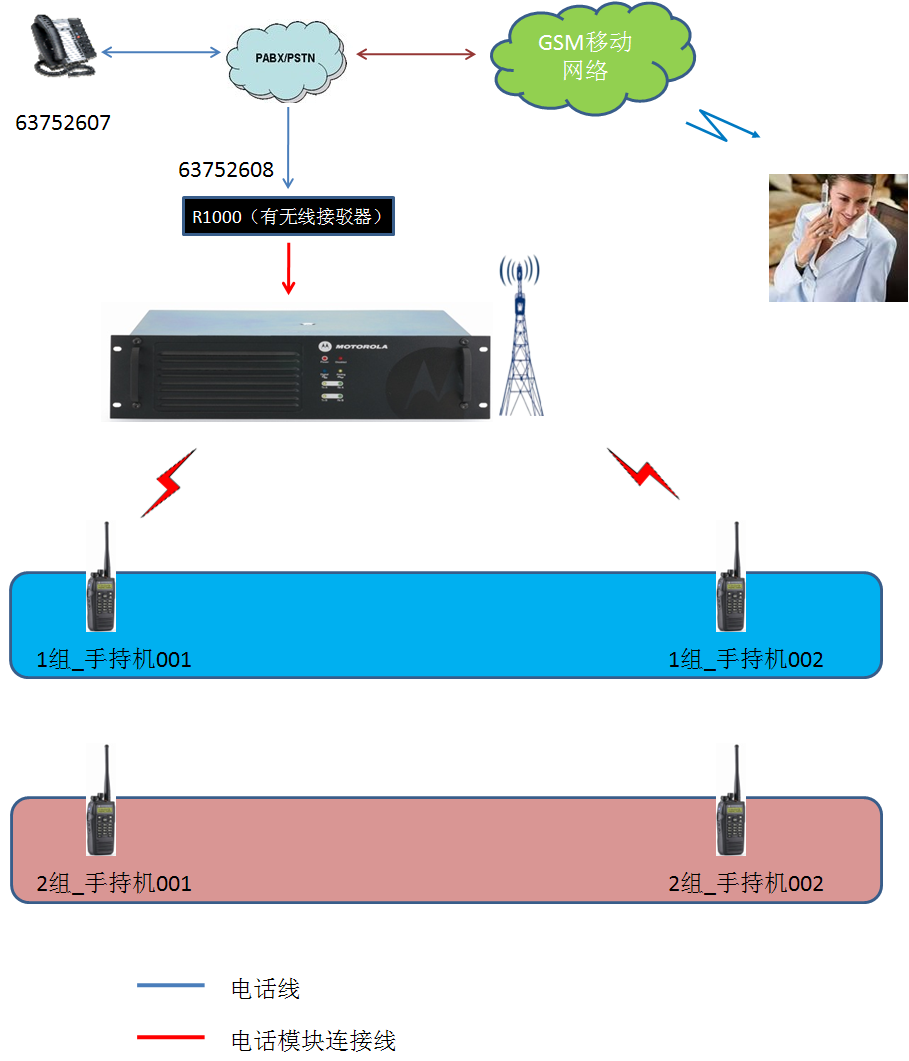

MOTOTRBO數字單中繼基站與有線電話系統組網示意圖
MOTOTRBO數字IP聯網同播系統與有線電話系統組網示意圖
有線電話(PSTN/PABX)連接至R1000(有無線電話接駁器) ,通過R1000與R8200數字中繼臺進行語音交換傳輸,實現有線電話與對講終端的雙向?qū)χv通話。如:可以實現如下具體功能:
1、有線座機(63752607)與對講終端(1組_手持機001)之間的一對一雙向通話。
2、有線座機(63752607)與1組內所有對講終端之間的一對多雙向通話。
3、GSM/3G手機與對講終端(1組_手持機001)之間的一對一雙向通話。
4、GSM/3G手機與1組內所有對講終端之間的一對多雙向通話。
注:
1、盡管R8200同時提供兩路話音通道,但是1個R8200數字中繼臺只能連接一個Radio Phone Patch,無論中繼臺是常規版本、還是聯網、集群版本的。
2、IP聯網中只需一個中繼臺連接電話模塊即可,即一個同播時隙只需一個電話模塊,對于本地信道可以再增加電話模塊。
配置清單
序號 |
名稱 |
數量 |
單價 |
備注 |
1 |
Radio Phone Pach(含電源) |
1套 |
\ |
一個中繼臺只能配備一個電話模塊 |
2 |
中繼臺電話功能升級KEY |
1套 |
\ |
升級中繼臺功能 |
3 |
摩托羅拉數字中繼臺 |
1套 |
\ |
含雙工器、電源 |
4 |
摩托羅拉數字對講機 |
1套 |
\ |
帶有鍵盤顯示屏 |
具體功能實現
實現電話到某一個/某一組對講機的語音呼叫或?qū)χv機到某一部電話的呼叫,具體撥號方法如下:
1、有線電話撥打?qū)χv機(2次撥號)
撥電話模塊連接的分機號碼/直線號碼,聽到英文提示音進行第二次撥號,撥訪問碼“123# ”,聽到“嘀”的一聲,直接撥所需號碼(如:?jiǎn)魏?span>1時隙手臺201需要依次撥71201)
81000:1時隙全呼, 82000:2時隙全呼
舉例:?jiǎn)魏?span>1時隙用戶201,撥63752608 123#71201
2、 對講機撥打有線電話或手機(即對講機打電話)
對講機菜單操作:通過“通訊錄”,“手動撥號”,選擇“電話號碼撥號”,直接輸入所需的分機號碼或外線號碼,按PTT即可實現。
