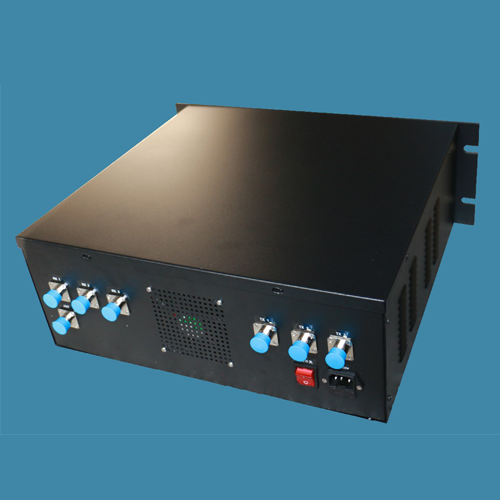

合路單元 合分路一體機 對講機系統使用
分類: 合分路設備  發布時間: 2014-03-27 12:29

合路單元 合分路一體機 對講機系統使用
型號: ZCSD-U-2/3/4/5/6/7/8 型號: ZCSD-V-2/3/4/5/6/7/8 型號: TEC-H410/420-1-2/3/4/5/6/7/8 型號: TEC-H150/155-1-2/3/4/5/6/7/8


路單元(無源)

    即將合路器與分路器、雙工器為一體的設備,合路單元是對講機共用天饋線

    統不可缺少的設備。




合分路系統-2信道(發射無源,接收有源補償)

參數名稱

單位

接收端(RX

發射端(TX

頻率范圍

MHz

350MHz-480MHz 工作帶寬3MHz

360MHz-490MHz 工作帶寬3MHz

插入插損

dB

7

6

增益

dBi

有源補償 ≥20

駐波比

dB

1.5

通道隔離度

dB

20

70

帶外抑制

dB

140dB@TX

70dB@RX

通過功率

W

100

輸入功率

W

25

30

35

40

公共端輸出功率

6

8

9

10

工作溫度

(℃)

-20+60

外置連接器形式

N-F

電源

(V)

AC-220V

產品尺寸

mm

19英寸*3U機箱  480*390*150mm)可根據客戶需要調整




合分路系統-3信道(發射無源,接收有源補償)



參數名稱

單位

接收端(RX

發射端(TX

頻率范圍

MHz

350MHz-480MHz  工作帶寬3MHz

360MHz-490MHz  工作帶寬3MHz

插入插損

dB

8

7

增益

dBi

有源補償 ≥20

駐波比

dB

1.5

通道隔離度

dB

20

70

帶外抑制

dB

140dB@TX

70dB@RX

通過功率

W

100

輸入功率

W

25

30

35

40

公共端輸出功率

5

5.5

7

8

工作溫度

-20+60

外置連接器形式

N-F

電源

V

AC-220V

產品尺寸

mm

19英寸*3U機箱  480*390*150mm)可根據客戶需要調整




合分路系統-4信道(發射無源,接收有源補償)



參數名稱

單位

接收端(RX

發射端(TX

頻率范圍

MHz

350MHz-480MHz  工作帶寬3MHz

360MHz-490MHz  工作帶寬3MHz

插入插損

dB

9

8

增益

dBi

有源補償 ≥20

駐波比

dB

1.5

通道隔離度

dB

20

70

帶外抑制

dB

140dB@TX

70dB@RX

通過功率

W

100

輸入功率

W

25

30

35

40

公共端輸出功率

4

4.5

5.5

6

工作溫度

-20+60

外置連接器形式

N-F

電源

V

AC-220V

產品尺寸

mm

19英寸*3U機箱  480*390*150mm)可根據客戶需要調整
