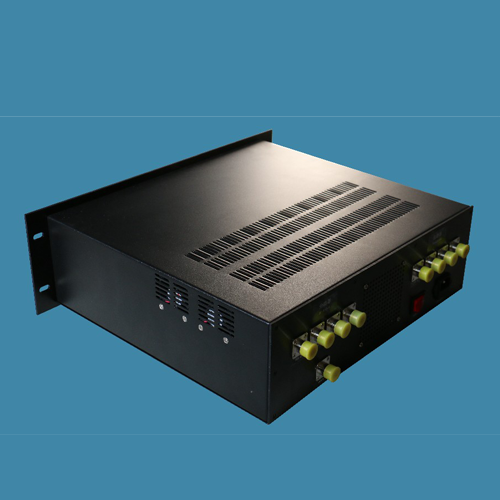

合路單元
即將合路器與分路器、雙工器為一體的設備,并且內置功率
放大器,同時要求輸入信號≤5W,這樣可降低中繼臺長時
間工作在高功率狀態下?lián)p壞的幾率。合路單元是共用天饋線系
統不可缺少的設備。
參數名稱 |
單位 |
接收端(RX) |
發射端(TX) |
頻率范圍 |
MHz |
350MHz-480MHz 工作帶寬≤3MHz |
360MHz-490MHz 工作帶寬≤3MHz |
插入插損 |
dB |
≤7 |
|
增益 |
dBi |
有源補償 ≥20 |
有源補償≥50 |
駐波比 |
dB |
≤1.5 |
|
通道隔離度 |
dB |
≥20 |
≥70 |
帶外抑制 |
dB |
≥140dB@TX |
≥70dB@RX |
通過功率 |
W |
100 |
|
輸入功率 |
W |
5 |
|
公共端輸出功率 |
10 |
||
工作溫度 |
℃ |
-20~+60 |
|
外置連接器形式 |
|
N-F |
|
電源 |
V |
AC-220V |
|
產品尺寸 |
mm |
19英寸*3U機箱 480*390*150(mm)可根據客戶需要調整 |
